引言：铱靶材——高端制造中不可替代的"关键少数"

在物理气相沉积（PVD）薄膜技术体系中，溅射靶材是决定薄膜品质的核心耗材。而在所有靶材金属中，铱靶材以其极端的物理化学稳定性、极高的熔点和密度，成为半导体先进制程、精密光学、航空航天等尖端领域不可或缺的关键材料。

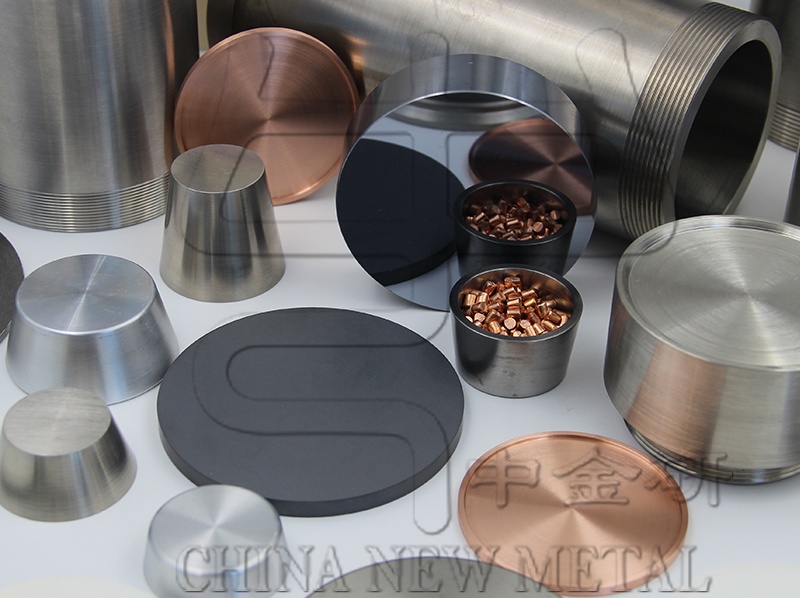

北京中金研新材料科技有限公司（CNM）作为坐落于中关村科技园区的国家高新技术企业，在高纯材料、镀膜材料、溅射靶材及应用技术研究开发方面积累了深厚的技术底蕴，其产品线覆盖高纯单质金属溅射靶材（3N~6N）、高密度陶瓷溅射靶材（3N~5N）和高纯合金溅射靶材三大系列，产品牌号约百余种，已在航空航天、军工、信息电子、真空镀膜、冶金、功能材料、生物医药、新能源等行业获得广泛应用，客户遍及美国、德国、日本、韩国等十几个国家和地区的六百余家单位。

铱靶（Ir靶）作为中金研高纯单质金属溅射靶材产品线中的重要品种，其应用覆盖了从半导体芯片到航空航天涂层的多个高端领域。本文将从铱靶材的基本特性出发，系统梳理中金研铱靶在各大产业中的应用现状、技术要求和未来趋势。

第一章：铱靶材的核心特性与应用适配性

1.1 铱金属的极端物化特性

铱（Iridium，Ir）是元素周期表中原子序数为77的铂族过渡金属，具备一系列极端物化特性，使其在溅射靶材应用中具有不可替代的优势：

 密度：约22.56 g/cm³，与锇并列为自然界密度最高的金属，溅射出的薄膜致密性极佳

 熔点：2410~2466°C，在所有金属中位列前茅，赋予薄膜优异的高温稳定性

 耐腐蚀性：已知耐腐蚀性最强的金属，即使在2000°C高温下仍能保持化学稳定性，不溶于包括王水在内的几乎所有普通酸

 晶体结构：面心立方（FCC），晶格常数0.3839 nm，有利于形成高取向薄膜

 高原子序数（Z=77）：在离子注入和EUV光刻等特殊应用中具有独特优势

 Z比（溅射速率比）：0.129，属于较低溅射速率金属，推荐采用DC（直流）溅射方式，最大推荐功率密度为100 W/in²

这些极端特性使铱靶材在需要薄膜具备耐高温、抗腐蚀、高致密性和化学惰性的应用场景中成为首选材料。

1.2 中金研铱靶的产品规格

根据中金研公开的产品信息，其铱靶材属于高纯单质金属溅射靶材系列，纯度覆盖3N至6N等级，可根据客户需求定制不同尺寸和形状。中金研采用磁悬浮感应熔炼、中频感应熔炼、区域熔炼、高频真空熔炼、电子束熔炼、CVD化学气相沉积、湿法工艺、THM移动式加热方法等多种工艺制备高纯材料，并通过辉光放电质谱法（GDMS）、ICP光谱法、XRD、SEM、碳硫分析仪、氮氧分析仪、探伤扫描等多种检测仪器保证产品质量。

第二章：半导体与集成电路领域的应用

2.1 MRAM磁存储芯片

铱靶材在半导体领域最具代表性的应用之一是MRAM（磁阻随机存储器）芯片的制造。MRAM是新一代非易失性存储技术，兼具SRAM的高速读写能力和DRAM的高密度优势，同时具备断电不丢失数据的特性，被业界视为未来存储技术的重要发展方向。

在MRAM器件中，铱薄膜主要用作阻挡层和种子层。阻挡层的功能是防止相邻功能层之间的原子互扩散，确保器件结构的长期稳定性；种子层则为后续磁性薄膜的外延生长提供理想的晶格匹配界面。铱的面心立方晶体结构与MRAM中常用的磁性材料具有良好的晶格匹配性，且其化学惰性可有效隔离不同功能层之间的化学反应，因此成为MRAM电极结构的优选材料。

2.2 先进逻辑芯片中的扩散阻挡层

随着芯片制程向7nm、5nm乃至3nm推进，铜互连技术面临越来越严峻的扩散问题。铜原子在高温工艺和长期工作中会向周围的硅基板和低介电常数（low-k）介质层扩散，导致器件漏电增加、可靠性下降甚至功能失效。传统的钽（Ta）/氮化钽（TaN）阻挡层在极薄尺度下已难以满足阻挡性能要求，铱薄膜因其极高的化学稳定性和致密性，成为下一代超薄阻挡层的候选材料之一。

据SEMI（国际半导体产业协会）2024年供应链报告，全球仅Applied Materials与Axcelis两家厂商具备铱靶离子注入机量产能力，而中国北方华创、凯世通等企业正处于验证导入阶段。2023年国内半导体设备厂商采购铱靶总量约80千克，主要用于28nm及以上成熟制程研发线。尽管当前渗透率不足5%，但随着国产替代进程提速及逻辑芯片产能扩张，2026年需求有望达到300~400千克。

2.3 MEMS微机电系统

在MEMS器件中，铱薄膜可用于制作结构层、电极层和功能层。MEMS器件通常工作在极端环境（高温、高压、腐蚀性介质）中，对薄膜材料的机械强度、化学稳定性和疲劳寿命要求极高。铱的高硬度（维氏硬度约1670 MPa）、优异的耐磨性和化学惰性使其成为MEMS传感器和执行器中关键薄膜材料的理想选择。

2.4 第三代半导体与射频器件

在碳化硅（SiC）、氮化镓（GaN）等第三代半导体器件中，铱靶材也有少量应用。射频功率器件的电极层和欧姆接触层需要承受高频大电流和高温工作环境，铱薄膜的高熔点和低电阻率（约5.3 μΩ·cm）使其在这些应用中具有独特优势。

第三章：精密光学与光通信领域的应用

3.1 EUV光刻反射镜保护层

极紫外光刻（EUV）是当前最先进的光刻技术，用于7nm及以下制程芯片的制造。EUV光刻系统中的多层钼/硅反射镜是实现13.5nm波长光反射的核心光学元件，其表面需要沉积纳米级铱薄膜以防止碳污染并提升反射率。荷兰ASML设备中已有应用案例，但因技术保密性强，国内尚处于实验室研究阶段。

铱薄膜在EUV反射镜中的作用主要体现在两个方面：一是作为最外层的保护层，防止光刻过程中产生的碳沉积物污染反射镜表面，延长反射镜使用寿命；二是利用铱的高原子序数（Z=77）增强对EUV光的反射效率，提升光刻系统的整体光学性能。

3.2 X射线光学器件

铱的高原子序数使其对X射线具有优异的反射性能。在同步辐射光源、X射线望远镜、X射线显微镜等精密光学系统中，铱薄膜被用作X射线反射镜的涂层材料。铱薄膜的高密度和化学稳定性确保了X射线反射镜在长期工作中的性能稳定性和使用寿命。

3.3 光通信器件

在光通信领域，铱靶材的应用与磷化铟（InP）衬底的生产密切相关。需要特别指出的是，磷化铟（InP）中的"铟"是元素铟（In），而非元素铱（Ir），两者是完全不同的金属。但在磷化铟单晶的生长过程中，必须使用铱坩埚作为盛放熔体的容器——因为磷化铟单晶长晶温度超过1000°C，会腐蚀绝大多数坩埚材料，只有铱坩埚能够承受这种极端条件，生长出低位错、高纯度的磷化铟衬底。

虽然铱坩埚与铱靶材在形态上有所不同，但它们共享同一套高纯铱原料体系和加工技术平台。随着CPO（共封装光学）和800G/1.6T高速光模块需求的爆发式增长，磷化铟衬底的扩产正在拉动上游铱材料的巨大需求，这也间接推动了铱靶材生产技术的持续进步。

第四章：OLED显示领域的应用

4.1 OLED蒸镀掩膜版涂层

OLED（有机发光二极管）显示技术是当前高端智能手机、电视和可穿戴设备的主流显示方案。在OLED面板的制造过程中，蒸镀工艺是形成有机发光层的核心步骤，而精细金属掩膜版（FMM）则是蒸镀工艺中的关键耗材。

铱薄膜因其极高的化学惰性、优异的耐高温性能和良好的机械强度，被用作FMM的表面涂层材料。在蒸镀过程中，掩膜版需要反复承受高温有机材料的沉积，铱涂层可以有效防止掩膜版表面的氧化和腐蚀，延长掩膜版的使用寿命，同时确保蒸镀图案的精度和一致性。

4.2 市场规模与趋势

据行业研究数据，全球OLED蒸镀线数量从2022年的52条增长至2026年预计的80条，OLED领域对铱的总需求量从2022年的约962千克增长至2026年预计的约1304千克。与此同时，随着工艺优化和材料利用率提升，单位面板的耗铱量较2018年已下降约33%，体现了技术进步对材料消耗的持续优化。

第五章：航空航天与国防领域的应用

5.1 耐高温抗氧化涂层

航空航天发动机和燃气轮机的工作环境极为恶劣，涡轮叶片等关键部件需要在超过1000°C的高温下长期工作，同时承受高速气流冲刷和化学腐蚀。铱薄膜和铱合金涂层因其极高的熔点（2410~2466°C）和优异的高温抗氧化性能，被用作高温部件的保护涂层，有效延长部件的使用寿命。

5.2 航天器热防护系统

在航天器再入大气层过程中，热防护系统需要承受极端的气动加热。铱及其合金因其极高的熔点和热稳定性，可作为热防护涂层的关键材料，保护航天器结构免受高温烧蚀。

5.3 军工特种合金

在军工领域，铱靶材可用于制备特种合金薄膜和涂层，应用于穿甲弹芯、耐高温传感器、核反应堆控制棒等特种装备中。铱的高密度（22.56 g/cm³）使其在动能穿甲应用中具有显著优势，而其核特性则使其在核工业中也有重要应用。

第六章：新能源与燃料电池领域的应用

6.1 PEM电解水制氢

质子交换膜（PEM）电解水制氢是当前绿氢生产的主流技术路线之一。在PEM电解槽中，阳极催化剂需要使用氧化铱（IrO₂）作为催化活性材料，因为铱是唯一能够在强酸性、高电位环境下长期稳定工作的阳极催化剂材料。

虽然PEM电解槽中直接使用的主要是氧化铱催化剂而非金属铱靶材，但两者共享同一套高纯铱原料体系。中金研作为高纯铱材料的重要供应商，其铱靶材和铱粉产品在新能源领域具有广阔的应用前景。

6.2 铱在新能源领域的供需格局

据央视财经2026年8月报道，铱现货价格已突破2000元/克，年内涨幅超过70%，PEM绿氢电解槽对铱催化剂的爆发式需求是核心驱动力之一。全球铱年产量仅约7~10吨，其中80%以上来自南非，供给刚性极强。中国没有原生铱矿产，全部依靠进口和废料回收。

在这一背景下，中金研等国内靶材企业通过技术创新和工艺优化，不断提升高纯铱材料的国产化水平，为保障国内高端制造业的供应链安全做出了重要贡献。

第七章：科研与实验室应用

7.1 科研级溅射镀膜

中金研的铱靶材广泛应用于高校和科研院所的科研级磁控溅射镀膜实验。科研人员利用铱靶材制备各种铱基薄膜，用于基础物理、材料科学、表面科学等领域的研究。中金研可提供从3N到6N不同纯度等级的铱靶材，满足从基础科研到高端应用的不同需求。

7.2 薄膜材料研究

铱薄膜作为一种具有极端物化特性的功能薄膜，在以下科研方向具有重要研究价值：

 超导材料研究：铱基化合物薄膜在超导材料研究中具有独特地位

 催化材料研究：铱薄膜的催化性能研究为新型催化剂开发提供基础数据

 自旋电子学研究：铱的高自旋轨道耦合特性使其在自旋电子学研究中备受关注

 极端条件材料研究：铱薄膜在极端温度、压力和辐射环境下的行为研究

7.3 定制化服务

中金研可根据科研客户的特殊需求，提供定制化的铱靶材产品，包括特殊尺寸、特殊纯度、特殊晶向和特殊形状的靶材，以及靶材绑定（backing plate bonding）等配套服务。

第八章：其他应用领域

8.1 生物医药

在生物医药领域，铱薄膜可用于制备生物相容性涂层和药物释放载体。铱的化学惰性确保了其在生物体内的长期稳定性，不会释放有害离子，具有良好的生物安全性。中金研的产品已在生物医药行业获得应用。

8.2 真空镀膜与装饰镀膜

在装饰镀膜领域，铱薄膜因其独特的金属光泽和极高的耐磨性，可用于高端手表、珠宝首饰和精密仪器的表面装饰涂层。铱薄膜的耐腐蚀性确保了装饰涂层在长期使用中不会褪色或变质。

8.3 冶金与功能材料

在冶金领域，铱靶材可用于制备特种合金薄膜和功能性梯度材料。在功能材料领域，铱薄膜的压电、热电和磁学性能也引起了研究人员的广泛关注。

第九章：中金研铱靶的技术优势与质量保障

9.1 全产业链技术能力

中金研拥有镀膜材料、溅射靶材、高纯材料、高纯合金等多条生产线，具备从高纯原料制备到靶材成型、精密加工、绑定封装的全流程技术能力。公司采用磁悬浮感应熔炼、中频感应熔炼、区域熔炼、高频真空熔炼、电子束熔炼等多种先进熔炼工艺，以及惰性气体保护热等静压烧结技术（用于陶瓷靶材），确保产品的高纯度和高致密度。

9.2 严格的质量控制体系

中金研通过了ISO9001质量管理体系和ISO14001环境管理体系认证，采用辉光放电质谱法（GDMS）、ICP光谱法、XRD、SEM、碳硫分析仪、氮氧分析仪、探伤扫描等多种检测仪器对产品质量进行全方位检测，确保每批次产品都满足客户的严格要求。

9.3 全球化服务网络

中金研的客户遍及美国、德国、日本、韩国、台湾、香港等十几个国家和地区，包括国内外科研军工单位、上市公司等知名企事业在内的六百余家单位。公司具有自主进出口权，可为全球客户提供及时的技术支持和售后服务。

结语：铱靶材应用的未来展望

从半导体芯片到OLED显示，从航空航天到新能源制氢，从精密光学到生物医药，中金研铱靶材的应用版图正在不断拓展。随着芯片制程向3nm及以下推进、EUV光刻技术的普及、MRAM等新型存储技术的商业化、PEM绿氢产业的大规模部署，以及AI算力驱动的光通信产业爆发，铱靶材的需求将持续增长。

与此同时，铱资源的极度稀缺性（全球年产量仅约7~10吨）和供给的高度集中性（80%以上来自南非）也带来了供应链安全的挑战。在这一背景下，以中金研为代表的国内靶材企业通过技术创新和工艺优化，不断提升高纯铱材料的国产化水平，为保障中国高端制造业的供应链安全发挥着越来越重要的作用。

未来，随着国产替代进程的加速和下游应用领域的持续拓展，中金研铱靶材有望在更多高端制造领域实现突破，为中国新材料产业的高质量发展贡献力量。
